综合时频测试仪
发布时间： 2021-08-16 11:17:46

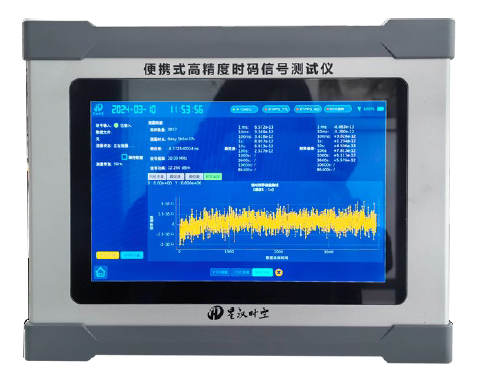

TM-TF01C是一款功能全面、性能优越的时间频率信号测试设备。其利用卫星授时接收标准时间信号作为参考，并内置铷钟作为时钟源，实现对1pps、B码、NTP、E1等常用时间信号，以及5MHz、10MHz等频率信号进行测量，并按照检定要求计算校准。该设备具有体积小、精度高、测量快等特点，满足国防和计量领域的移动校准需求。
主要特点
单向授时功能，实时接收北斗授时信号获取标准时间；
内置铷钟（锁高稳晶振），作为内部时基信号；
支持外1pps和10MHz参考信号的输入；
输出1pps、10MHz、B码和NTP（监控口兼）；
支持1pps、B（DC）、B（AC）、NTP/PTP、E1、TOD等多类时间信号测量；
能够对常用频率信号的功率、频率准确度和频率稳定度测量；
能够在液晶面板上实时显示测量结果（触摸屏）；
内置电池，可以维持2小时测试；
能够将测量结果存储到设备内，并支持USB导出。
技术参数
分类 | 指标项 | 指标参数 | 备注 |
标准时间获取 | 卫星共视 | ≤3ns(1σ) | |
卫星授时 | ≤15ns(1σ) | ||
1pps测量 | 测量不确定度 | ≤100ps | |
测量噪声 | ≤20ps | ||
波形 | TTL/485 | ||
阻抗匹配 | 50Ω | ||
接口 | BNC 2路（光口/电口各1路） | ||
B（DC）测量 | 测量不确定度 | ≤1ns | |
支持协议 | GJB 2991A-2008、IEEE 1344-1995 | ||
接口 | BNC 2路（光口/电口各1路） | ||
| B（AC）测量 | 测量不确定度 | ≤100ns | |
调制比 | 2:1～6:1 | ||
接口 | BNC 1路 | ||
NTP/PTP测量 | NTP测试精度 | ≤100ns | |
PTP测试精度 | ≤20ns | ||
| E1测量 | 测量不确定度 | ≤100ns | |
接口 | BNC 2路 | ||
TOD测量 | 测量不确定度 | ≤10us | |
| 频率测量不确定度 | 测量不确定度 | ≤1e-13/1s ≤2e-14/10s | |
接口 | RS232 1路 | ||
1pps信号输出 | 波形 | TTL | |
授时精度 | ≤20ns | ||
幅度 | 3-5V | ||
脉宽 | ≥10µs | ||
上升沿 | ＜2ns | ||
接口 | BNC 1路 | ||
10MHz信号输出 | 输出波形 | 正弦波 | |
输出功率 | ≥8dbm | ||
频率准确度 | ≤1e-12/天 | 锁定24小时 | |
频率稳定度 | ≤3e-12/1s | ||
≤3e-12/10s | |||
接口 | BNC 1路 | ||
B码信号输出 | 授时精度 | ≤10ns | |
接口 | BNC 1路 | ||
通信接口 | 串口 | RS232 1路 | 兼TOD输出 |
网口 | RJ-45 1路 | 兼NTP授时 | |
工作环境 | 工作温度 | -20°C ~ +60°C | |
存储温度 | -50°C ~+ 85°C | ||
物理特性 | 尺寸规格 | 436mm×176 mm×230 mm | 标准机柜2U |
电气特性 | 电源 | 220V±10% | |
功耗 | ≤30W |
